直線振動篩型號

　　關于大漢牌直線振動篩：

　　我廠生產的DZSF系列直線篩是與中國礦業學院聯合設計制造，多年來我廠工程技術人員廣泛聽取用戶反饋信息，不斷對產品設計進行改進，多次對技術參數進行優化。優異的產品質量和性能贏得了用戶的肯定和贊譽。

　　根據外形結構被部分客戶稱呼為長方形振動篩,方形振動篩，從材質上分碳鋼直線振動篩,不銹鋼直線振動篩，不銹鋼直線振動篩是與物料接觸部分為304不銹鋼材質，底座為碳鋼材質，碳鋼直線振動篩的通體為普碳鋼材質，直線振動篩型號是從510-1030mm（寬x長），直線振動篩價格根據材質和直徑大小、層數價格不同。

　　一、直線振動篩工作原理：

　　DZSF系列直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm.。

　　二、直線振動篩工作特點：

　　該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。

　　三、直線振動篩主要適用行業：

　　該產品廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。

　　四、直線振動篩型號說明：

　　D----------------------------------振動電機(振動源)

　　Z----------------------------------直線(運轉軌跡)

　　SF----------------------------------篩分機

　　1030----------------------------------篩面尺寸（1000mm寬x3000mm長)

　　1-------------------------------------一層(一層篩網兩個出料口)

　　S（P）-----------------------------------鋼板材質【S代表不銹鋼，P代表普碳鋼】

　　五、直線振動篩工作原理：

　　物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩分，通過多層篩網篩分出數種產品和不合格的篩上、篩下物，分別從各自的出口排出，流入料倉或盛料筒.

　　六、直線振動篩主要技術參數和外形尺寸：

　　



型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF520	500×2000	1	2-200	0.05-5	960	6-7	2×0.37	45-60	2140×808×848
2DZSF520		2		0.05-5		6-7	2×0.37	45-60	2199×808×878
3DZSF520		3		0.03-5		4-6	2×0.37	45	2256×808×938
DZSF525	500×2500	1		0.06-8		5-7	2×0.37	45-60	2462×808×848
2DZSF525		2		0.06-8		4-6	2×0.37	45	2699×808×878
3DZSF525		3		0.06-8		6-8	2×0.55	45-60	2750×808×938
4DZSF525		4		0.1-15		5-7	2×0.55	45	2813×808×1000
5DZSF525		5		0.08-15		5-7	2×0.55	45	2883×808×1060
6DZSF525		6		0.07-15		6-8	2×0.75	45-60	2953×808×1120
DZSF1020	1000×2000	1		0.12-20		6-8	2×0.55	45-60	2152×1320×900
2DZSF1020		2		0.11-20		5-7	2×0.55	45-60	2219×1320×960
3DZSF1020		3		0.10-2		5-7	2×0.75	45-60	2286×1320×1030
4DZSF1020		4		0.07-15		4-8	2×0.75	45-60	2353×1320×1100
5DZSF1020		5		0.07-15		4-8	2×0.75	45-60	2420×1320×1160
6DZSF1020		6		0.01-15		4-8	2×0.75	45-60	2487×1320×1220
DZSF1025	1000×2500	1		0.1-15		5-7	2×0.75	45	2203×1320×900
2DZSF1025		2		0.18-15		5-7	2×0.75	45	2269×1320×960
3DZSF1025		3		0.07-15		6-8	2×0.75	45-60	2336×1320×1030
DZSF830	800×3000	1		0.1-20		6-8	2×0.55	45-60	3080×1098×1120
2DZSF830		2		0.1-20		6-8	2×0.55	45-60	3140×1098×1180
3DZSF830		3		0.1-20		6-8	2×0.55	45-60	3200×1098×1240
DZSF1030	1000×3000	1		0.1-20		6-8	2×0.75	45-60	3152×1340×1120
2DZSF1030		2		0.1-20		6-8	2×1.1	45-60	3219×1340×1120
3DZSF1030		3		0.1-20		6-8	2×1.1	45-60	3286×1340×1120

　　七、直線振動篩結構說明：

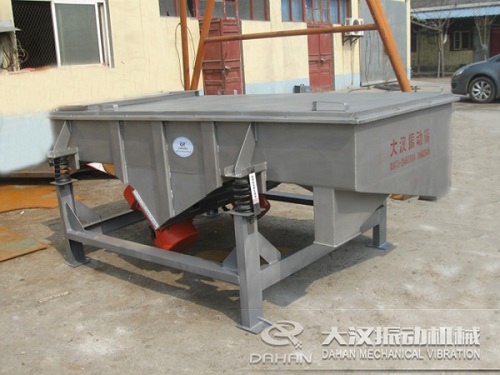

　　本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

　　1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

　　2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

　　3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

　　4、振動電機(使用與維修方法詳見振動電機使用說明書)。

　　5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

　　6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

　　7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

　　八、直線振動篩安裝調試與使用：

　　該設備應固定在專用地基上，由預埋螺栓固定。如不打專用地基，應在工作臺與設備機座之間敷設防振橡膠板，在使用前必須給設備配置安全可靠的接地保護線.。

　　注意：設備安裝到位后，開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

　　新篩機安裝好以后，應按以下要求檢查：

　　1、檢查振動電機繞組對地的絕緣電阻，若＜20MΩ必須烘干后方能使用。

　　2、篩體和機座上、下彈簧座圈上，彈簧應完全垂直嵌入彈簧座圈，以保證篩體平衡，篩機的振動部分切勿與機外其它物體有任何硬性連接或接觸。

　　3、閉合電源開關，確認振動電機同步反向旋轉，進行10-20分鐘空運轉，設備在運行時如有異常聲音，應迅速關機進行檢查處理。設備運轉正常后，可將少量需篩分的物料通過進料口設入篩機內，確認物料向出料口方向行進，然后逐漸增加到所需和所能承受的給料量。

　　4、篩分物料時，應在進料口將物料均勻投入，保證篩面上的物料均勻分布。物料下落時，不得有大的沖擊，以免損壞篩網，特殊情況下（如物料粒度相差懸殊大、物料比重大等）應在進料口上加一層較粗的篩網作緩沖。

　　5、用戶可根據篩機的層數，物料比重不同來增減篩機的激振力（通過調節振動電機兩端偏心重錘的夾角來增減激振力），使篩機達到佳的篩分效果。

　　6、設備在停機時產生瞬間的共振區，此時振幅和噪聲會明顯增大，屬正常現象，設備在開停機前，篩面上不得有存留物料，篩網需經常檢查是否張緊、破損，如有破損要即時更換。
